AMBA5-AHB-知识提纲

AMBA AHB 协议翻译

1 AHB基本知识

1.1 1个主机3个从机的结构框图[点击展开]

1.2 主机接口框图[点击展开]

1.3 主机信号[点击展开]


输入：
  全局信号：HRESETn、HCLK
  传输响应：HREADY、HRESP
  读数据：HRDATA
输出：
  地址和控制信号：HADDR、HWRITE、HSIZE[2:0]、HBURST、HPROT、HTRANS、HMASTLOCK
  写数据：HWDATA

1.4 从机接口框图[点击展开]

1.5 从机信号[点击展开]


输入：
  全局信号：HRESETn、HCLK
  选择信号：HSELx
  地址和控制信号：HADDR、HWRITE、HSIZE[2:0]、HBURST、HPROT、HTRANS、HMASTLOCK
  写数据信号：HWDATA
输出：
  传输响应：HREADYOUT、HRESP
  读数据信号：HRDATA

1.6 ahb 的突发属性[点击展开]


普通传输：single
突发传输：
  地址边界不回环的增量突发传输，incr4，incr8，incr16；
  地址边界回环的回环突发传输，wrap4，wrap8，wrap16；

1.7 突发传输终止的条件[点击展开]


1. 从机发出拉低HRESP信号发出ERROR响应；
2. 多主机系统中互联组件终止当前传输，将传输权限转交给其他主机。

1.8 等待状态中改变传输类型的情况[点击展开]


只能更改一次
1. HTRANS为IDLE的传输；
2. HTRANS为BUSY的传输；

1.9 等待状态中改变地址的情况[点击展开]


只能更改一次
1. HTRANS为IDLE的传输；
2. HRESP为ERROR之后；

2.0 HPROT的功能[点击展开]


HPROT[0]：指令还是数据访问；
HPROT[1]：用户还是特权访问；
HPROT[2]：不可缓冲还是可以；
HPROT[3]：不可改变还是可以；
HPROT[4]：不可查找还是可以；
HPROT[5]：不可分配还是可以；
HPROT[6]：不可共享还是可以；

2.1 三种传输响应[点击展开]


1. 成功完成：HRESP为OKAY，HREADY为LOW。
2. 失败完成
   第一拍：HRESP为ERROR，HREADY为LOW。
   第二拍：HRESP为ERROR，HREADY为HIGH。
3. 延迟传输：HRESP为OKAY，HREADY为HIGH。

2.2 独占传输的步骤[点击展开]


1. 对地址A执行独占读取；
2. 根据独占读取的值计算一个新的值，作为独占写入的值；
3. 对地址A执行独占写入；
4. 对同一地址两次独占操作之间不允许插入其他主机的独占写入，否则失败；

2.3 独占传输HEXOKAY失败的可能[点击展开]


1. 传输位置不支持独占传输；
2. 独占传输期间有其他独占传输写入成功；

2.4 独占传输限制[点击展开]


1. 必须是单一的传输HBURST为[SINGLE、INCR]；
2. 不得包含busy传输；
3. 地址必须与HSIZE指示的数据大小对齐；

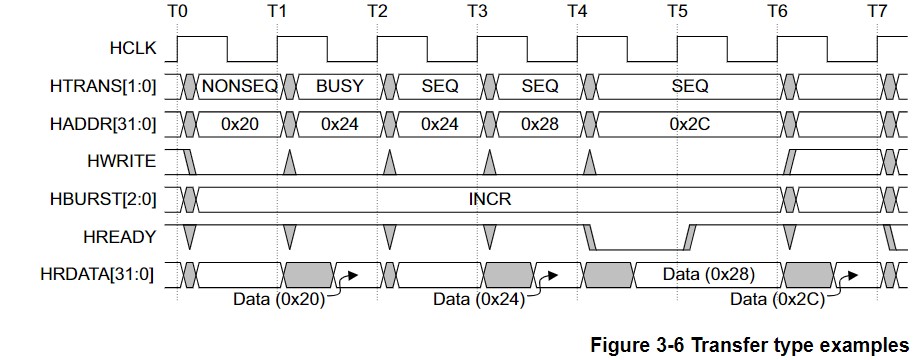

2.5 传输属性[点击展开]


1. HTRANS=00：IDLE
2. HTRANS=01：BUSY
3. HTRANS=10：NONSEQ
4. HTRANS=11：SEQ

2.6 多个master的互联方案[点击展开]


1. 单层：
需要mux将某个主机的控制信号和写数据给到对应从机，从机的读数据和响应mux到对应主机。
2. 多层：
可以选用不同的策略，
- 局部从机（几个从机只接受某个主机的访问）
- 多主机同层（几个主机带宽相似，具有同意特性的主机）
- 多从机同层（几个从机带宽相似，且仅由某个主机访问）
- 主机和从机都存在的完整子系统。（某个主从系统用于固定的事务访问）
